Monitoring energi listrik pabrik: apa yang diukur dan bagaimana membacanya

Pengertian monitoring energi listrik pabrik

Monitoring energi listrik adalah pengukuran konsumsi dan parameter kelistrikan secara berkala atau kontinu pada titik-titik tertentu di jaringan listrik pabrik, lalu pengolahan hasilnya menjadi informasi yang dapat dipakai untuk mengambil keputusan. Titik ukurnya bisa hanya satu, yaitu sambungan dari PLN, atau puluhan, sampai ke panel setiap mesin besar.

Monitoring berbeda dari sekadar membaca meter. Membaca meter menghasilkan angka, sedangkan monitoring menghubungkan angka itu dengan konteksnya: jam operasi, shift, jumlah produksi, suhu lingkungan, dan kegiatan pemeliharaan. Tanpa konteks, konsumsi yang naik bulan ini bisa berarti pemborosan, bisa juga berarti pesanan sedang ramai.

Dalam sistem manajemen energi menurut ISO 50001, pemantauan, pengukuran, dan analisis kinerja energi adalah bagian inti dari siklus perbaikan berkelanjutan. Organisasi menetapkan indikator dan baseline, merencanakan data apa yang dikumpulkan, lalu mengevaluasi kinerjanya secara berkala^[1]. Pabrik yang belum berniat mengejar sertifikasi pun dapat memakai logika yang sama.

Mengapa satu meter utama dan tagihan bulanan tidak cukup

Hampir setiap pabrik sudah memiliki satu titik ukur energi, yaitu kWh meter milik PLN di sisi sambungan. Data dari meter ini lengkap untuk keperluan penagihan, tetapi terbatas untuk keperluan operasi. Keterbatasannya ada tiga.

Pertama, resolusi tempat. Meter utama menjumlahkan semua beban. Kompresor yang bocor, chiller yang setpoint-nya diturunkan, dan mesin injeksi yang dibiarkan memanaskan barrel sepanjang akhir pekan muncul sebagai satu angka yang sama. Kenaikan konsumsi terlihat, tetapi sumbernya tidak.

Kedua, resolusi waktu. Tagihan bulanan datang setelah energinya terpakai. Masalah yang mulai pada minggu pertama baru terlihat beberapa minggu kemudian, dan pada saat itu tidak ada lagi yang ingat apa yang berubah. Data dengan interval pendek, per jam atau lebih rapat, memungkinkan perubahan dikaitkan dengan kejadian di lantai produksi pada hari yang sama.

Ketiga, tidak ada konteks produksi. Tagihan tidak tahu berapa unit yang dihasilkan. Bulan dengan konsumsi tertinggi bisa saja bulan yang paling efisien, jika produksinya naik lebih cepat daripada konsumsinya. Hal ini dibahas lebih lanjut di bagian indikator kinerja energi.

Parameter yang diukur dan artinya

Power meter digital modern mengukur puluhan besaran, tetapi tidak semuanya perlu dipantau setiap hari. Tabel berikut merangkum parameter yang paling sering dipakai untuk keputusan di pabrik, sebelum masing-masing dibahas lebih rinci.

Energi, daya, dan demand

Energi (kWh) adalah besaran yang ditagihkan dan yang dipakai untuk menghitung indikator kinerja. Daya (kW) adalah laju pemakaiannya. Mesin 50 kW yang berjalan dua jam memakai 100 kWh. Mesin 100 kW yang berjalan satu jam memakai energi yang sama, tetapi membebani jaringan dua kali lebih berat pada jam itu.

Demand adalah rata-rata daya aktif dalam interval tertentu, yang panjangnya ditetapkan oleh sistem pengukuran atau ketentuan tarif. Demand penting karena trafo, kabel, dan daya tersambung harus mampu melayani puncaknya, bukan rata-ratanya. Dua pabrik dengan konsumsi bulanan yang sama bisa memiliki demand puncak yang sangat berbeda, tergantung apakah mesin-mesin besarnya dinyalakan bersamaan atau bergiliran.

Tegangan dan arus

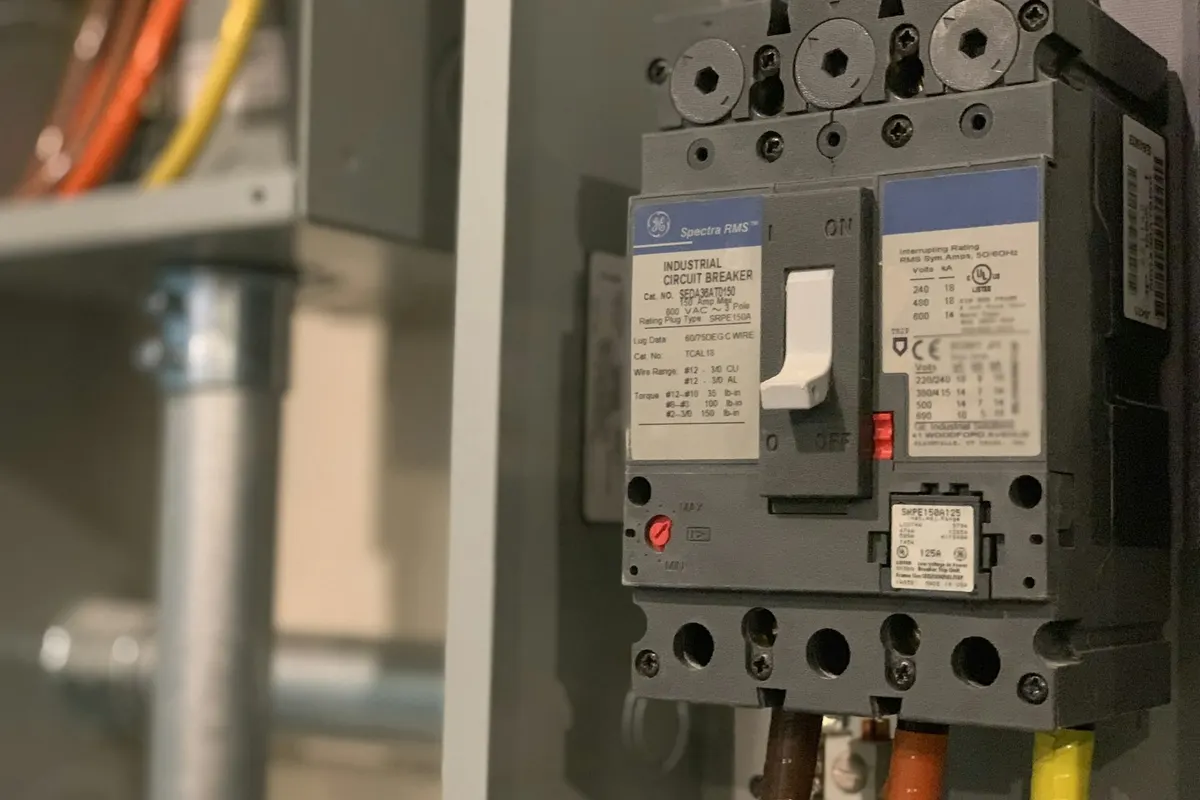

Tegangan menunjukkan kualitas pasokan. Tegangan yang terlalu rendah membuat motor menarik arus lebih besar untuk beban yang sama, sehingga motor lebih panas. Ketidakseimbangan tegangan antarfasa, bahkan yang kecil, juga menambah panas pada motor tiga fasa. Arus menunjukkan pembebanan: seberapa dekat sebuah feeder dengan batas kemampuan kabel dan breaker-nya, dan apakah beban terbagi rata di ketiga fasa. Pada motor, arus yang naik perlahan pada beban produksi yang sama dapat menjadi salah satu tanda awal masalah mekanis, misalnya pelumasan yang memburuk.

Faktor daya dan daya reaktif

Motor induksi dan trafo membutuhkan daya reaktif untuk membangun medan magnet. Daya ini mengalir bolak-balik antara sumber dan beban tanpa menghasilkan kerja, tetapi arusnya tetap mengalir di kabel dan trafo. Faktor daya adalah perbandingan daya aktif terhadap daya semu. Makin rendah faktor daya, makin besar arus yang dibutuhkan untuk menyalurkan daya aktif yang sama.

IEEE 1459 membedakan faktor daya total dari faktor daya komponen fundamental^[2]. Perbedaan ini penting di pabrik yang memiliki banyak beban elektronika daya. Kapasitor bank dapat memperbaiki faktor daya komponen fundamental, tetapi tidak memperbaiki bagian yang disebabkan oleh harmonisa.

Harmonisa secara singkat

Inverter (VFD), penyearah, catu daya switching, dan mesin las menarik arus yang bentuknya tidak sinusoidal. Arus seperti ini dapat diuraikan menjadi komponen fundamental dan komponen harmonisa pada kelipatan frekuensinya. Harmonisa menambah panas pada trafo dan penghantar netral, dan dapat berinteraksi dengan kapasitor bank. Untuk monitoring energi rutin, biasanya cukup memantau total harmonic distortion (THD) arus dan tegangan di panel utama, lalu melakukan pengukuran kualitas daya yang lebih rinci bila ada gejala, misalnya kapasitor bank yang sering rusak atau breaker yang trip tanpa sebab yang jelas.

Satu hal perlu diperhatikan sebelum membaca angka apa pun, yaitu kemampuan meternya sendiri. IEC 61557-12 menetapkan persyaratan kinerja untuk perangkat pengukur dan pemantau daya (power metering and monitoring device, PMD), termasuk kelas kinerja untuk setiap fungsi ukurnya^[3]. Meter yang akurat untuk energi aktif belum tentu memiliki kinerja yang sama untuk energi reaktif atau harmonisa, sehingga spesifikasinya perlu dicocokkan dengan tujuan pemakaian.

Hierarki sub-metering: dari incoming sampai mesin

Sub-metering adalah pemasangan meter di bawah meter utama sehingga konsumsi dapat diuraikan menurut area, sistem, dan peralatan. Susunannya sebaiknya mengikuti diagram satu garis (single line diagram) pabrik, dari atas ke bawah, sehingga setiap tingkat dapat dicocokkan dengan jumlah meter di tingkat bawahnya.

Pertanyaan yang sering muncul adalah seberapa dalam sub-metering perlu dipasang. ISO 50001 memakai konsep penggunaan energi signifikan (significant energy use, SEU), yaitu penggunaan energi yang porsinya besar atau yang memiliki peluang perbaikan besar^[1]. SEU inilah kandidat pertama untuk diukur secara terpisah. Di banyak pabrik, daftarnya mencakup kompresor udara, sistem pendingin, mesin dengan pemanas besar seperti mesin injeksi dan oven, serta pompa dan blower berdaya besar.

Susunan berjenjang juga memberi manfaat yang sering terlewat, yaitu pemeriksaan keseimbangan. Jumlah konsumsi meter-meter di satu tingkat seharusnya mendekati konsumsi meter di atasnya. Selisih yang besar, atau yang tiba-tiba berubah, biasanya menunjukkan salah satu dari tiga hal: ada beban yang tidak terukur, ada meter yang salah setel, atau ada meter yang berhenti mengirim data.

Indikator kinerja energi dan baseline

Konsumsi absolut adalah angka yang mudah dikumpulkan dan mudah disalahartikan. Konsumsi bisa naik karena produksi naik, cuaca lebih panas, atau bauran produk berubah, tanpa ada yang memburuk. ISO 50006 memberi kerangka untuk mengukur kinerja energi dengan dua alat: indikator kinerja energi (energy performance indicator, EnPI) dan baseline energi (energy baseline, EnB)^[4].

EnPI adalah ukuran kinerja energi yang dipilih organisasi. ISO 50006 menguraikan beberapa bentuknya, mulai dari nilai energi terukur yang paling sederhana, rasio antara nilai terukur, hingga model statistik atau model rekayasa yang memperhitungkan beberapa variabel sekaligus^[4]. Bentuk rasio yang paling banyak dipakai di pabrik adalah konsumsi energi spesifik (specific energy consumption, SEC).

Baseline energi adalah acuan kuantitatif dari satu periode tertentu, yang menjadi pembanding kinerja pada periode berikutnya. ISO 50006 menekankan dua jenis faktor yang perlu dicatat bersama baseline. Variabel relevan (relevant variables) adalah faktor yang berubah secara rutin dan memengaruhi konsumsi, seperti volume produksi atau suhu lingkungan. Faktor statis (static factors) adalah kondisi yang biasanya tetap tetapi akan memengaruhi konsumsi bila berubah, seperti jumlah shift atau jenis produk^[4]. Baseline perlu dinormalisasi terhadap variabel relevan dan ditinjau ulang bila faktor statisnya berubah.

Rasio SEC memiliki satu kelemahan yang perlu dipahami. Hampir setiap line memiliki beban dasar yang tetap berjalan berapa pun volume produksinya: pencahayaan, pendingin, pemanas yang menjaga suhu, kompresor yang mengisi kebocoran. Karena beban dasar tersebar ke lebih banyak unit ketika produksi naik, SEC turun dengan sendirinya walaupun tidak ada yang diperbaiki. Karena itu model regresi sederhana antara energi dan produksi sering lebih jujur daripada rasio.

Membaca profil beban

Profil beban adalah grafik daya terhadap waktu, biasanya per 15 menit atau per jam, untuk satu hari atau satu minggu. Grafik ini sering menjadi sumber temuan pertama, karena pola pemakaian energi pabrik mengikuti pola kerjanya, dan penyimpangan dari pola itu mudah terlihat.

Mulailah dari konsumsi di luar jam produksi. Lihat daya pada malam tanpa shift, hari Minggu, atau hari libur. Angka ini adalah beban dasar pabrik. Sebagian memang diperlukan, misalnya pendingin gudang atau sistem keamanan. Sebagian lainnya adalah kebiasaan: kompresor yang tetap berjalan untuk mengisi kebocoran, lampu area produksi yang tidak dimatikan, atau mesin injeksi yang barrel-nya tetap dipanaskan karena menyalakan dari kondisi dingin dianggap merepotkan. Membandingkan beban dasar satu akhir pekan dengan akhir pekan berikutnya adalah salah satu pemeriksaan termudah yang bisa dilakukan.

Berikutnya, perhatikan puncak. Kapan puncak terjadi, dan beban apa yang membentuknya? Puncak sering muncul pada awal shift, ketika banyak mesin dinyalakan hampir bersamaan dan pemanas bekerja penuh untuk mencapai suhu operasi. Mengatur urutan penyalaan antarmesin tidak mengurangi energi yang dipakai, tetapi dapat menurunkan demand puncak.

Terakhir, bandingkan bentuk profil antarhari yang sebanding. Dua hari kerja dengan jumlah produksi serupa seharusnya memiliki profil yang mirip. Jika satu hari menunjukkan dasar yang lebih tinggi sepanjang hari, atau lonjakan pada jam yang tidak biasa, itulah titik awal penelusuran: siapa yang bekerja, mesin apa yang berjalan, dan apa yang berbeda.

Konteks tarif listrik industri di Indonesia

Cara membaca data energi juga dipengaruhi oleh cara listrik ditagihkan. Bagi pelanggan industri PLN pada golongan tarif tertentu, pemakaian energi dicatat terpisah untuk waktu beban puncak (WBP) dan luar waktu beban puncak (LWBP), dengan harga yang berbeda. Akibatnya, jumlah kWh yang sama dapat menghasilkan biaya yang berbeda tergantung kapan energi itu dipakai. Profil beban yang dibaca bersama jam WBP membantu menilai apakah ada beban yang dapat dipindahkan, misalnya pengisian tangki air atau proses batch yang tidak terikat jadwal pengiriman.

Tagihan PLN juga dapat memuat biaya kelebihan pemakaian energi reaktif (kVArh) bila faktor daya rata-rata pelanggan berada di bawah batas yang ditetapkan. Di sinilah pengukuran faktor daya per panel menjadi berguna: ia menunjukkan beban mana yang paling banyak menarik daya reaktif dan apakah kapasitor bank yang terpasang masih bekerja sebagaimana mestinya.

Memverifikasi penghematan terhadap baseline

Setelah sebuah perbaikan dilakukan, misalnya menutup kebocoran udara tekan atau mengubah pengaturan pemanas, pertanyaan berikutnya adalah berapa energi yang benar-benar dihemat. Membandingkan tagihan bulan ini dengan bulan lalu hampir selalu menyesatkan, karena produksi, cuaca, dan bauran produk ikut berubah.

International Performance Measurement and Verification Protocol (IPMVP) memberi kerangka yang banyak dipakai untuk menjawab pertanyaan ini. Penghematan tidak dapat diukur secara langsung, karena ia adalah energi yang tidak dipakai. Yang dapat dilakukan adalah membandingkan energi terukur pada periode pelaporan dengan energi yang akan terpakai pada kondisi yang sama seandainya perbaikan tidak dilakukan^[5].

IPMVP juga meminta batas ukur yang jelas: apakah penghematan diukur pada peralatan yang diperbaiki saja, atau pada meter seluruh fasilitas. Protokol ini menguraikan beberapa opsi untuk itu, dari isolasi satu peralatan hingga pengukuran seluruh fasilitas^[5]. Di sinilah sub-metering berperan. Perbaikan pada satu line sulit dibuktikan dari meter utama, karena perubahan kecil tenggelam dalam variasi seluruh pabrik.

Contoh perhitungan

Angka berikut adalah ilustrasi, bukan data dari pabrik tertentu. Sebuah line memiliki model baseline hasil regresi data bulanan, E = 10.000 + 2,0 × P, dengan E dalam kWh per bulan dan P dalam unit per bulan. Setelah perbaikan pada sistem pemanasnya, line tersebut diukur kembali selama satu bulan.

1. 1Membandingkan tagihan: 54.000 − 50.000 = 4.000 kWh lebih banyak. Dibaca begitu saja, line ini tampak memburuk.
2. 2Membandingkan SEC: (2,50 − 2,25) × 24.000 = 6.000 kWh. Angka ini melebih-lebihkan penghematan, karena sebagian penurunan SEC hanya berasal dari beban dasar yang tersebar ke lebih banyak unit.
3. 3Membandingkan dengan baseline yang disesuaikan: 58.000 − 54.000 = 4.000 kWh. Inilah estimasi penghematan yang jujur untuk bulan tersebut: energi yang akan terpakai pada volume 24.000 unit tanpa perbaikan, dikurangi energi yang benar-benar terpakai.

Selisih 2.000 kWh antara cara kedua dan ketiga adalah efek beban dasar. Pada volume 20.000 unit, beban dasar 10.000 kWh menyumbang 0,50 kWh per unit; pada 24.000 unit, sumbangannya tinggal sekitar 0,42 kWh per unit. Penurunan itu terjadi tanpa perbaikan apa pun. Contoh ini juga menunjukkan mengapa estimasi dari satu bulan sebaiknya dikonfirmasi dengan data beberapa bulan sebelum dijadikan dasar keputusan investasi berikutnya.

Langkah memulai monitoring energi

1. 1Kumpulkan tagihan dan diagram satu garis. Tagihan dua belas bulan terakhir memberi gambaran pola musiman, struktur biaya, dan catatan faktor daya. Diagram satu garis menunjukkan di mana meter dapat dipasang.
2. 2Tentukan penggunaan energi signifikan. Perkirakan porsi konsumsi setiap sistem besar dari data pelat nama, jam operasi, dan pengukuran sesaat. Mulailah dari beberapa yang terbesar.
3. 3Pasang meter dari atas ke bawah. Incoming dan panel utama lebih dulu, lalu utilitas dan line yang termasuk penggunaan energi signifikan. Pilih meter yang kinerjanya sesuai dengan tujuan pemakaiannya.
4. 4Verifikasi setiap titik ukur saat commissioning. Periksa rasio CT yang diset di meter, arah pemasangan CT, dan kesesuaian fasa antara input tegangan dan arus. Bandingkan pembacaan dengan tang ampere dan dengan meter di tingkat atasnya.
5. 5Hubungkan dengan data produksi. Energi per line tanpa jumlah produksi hanya setengah cerita. Tetapkan satuan output dan periode yang sama untuk keduanya.
6. 6Tetapkan EnPI dan baseline. Pilih indikator untuk setiap penggunaan energi signifikan, kumpulkan data periode baseline, dan catat variabel relevan serta faktor statisnya.
7. 7Tunjuk pemilik dan jadwal tinjauan. Setiap meter penting perlu memiliki orang yang bertanggung jawab membaca datanya, dan setiap pekan perlu ada waktu untuk membahas penyimpangan bersama tim produksi dan pemeliharaan.

Kesalahan umum dalam monitoring energi

• Monitoring tanpa pemilik. Dashboard yang tidak dimiliki siapa pun akan jarang dibuka. Temuan energi baru berarti bila ada orang yang berwenang memutuskan tindakannya, misalnya kepala line atau engineer utilitas.
• Tidak menormalisasi terhadap volume produksi. Konsumsi yang naik ditafsirkan sebagai pemborosan dan yang turun sebagai keberhasilan, padahal keduanya bisa semata-mata mengikuti volume. Seperti pada contoh di atas, rasio sederhana pun dapat menyesatkan bila beban dasarnya besar.
• Rasio CT tidak diperiksa. Meter yang diset dengan rasio CT yang berbeda dari CT terpasang akan membaca salah dengan faktor yang tetap, sehingga datanya tampak wajar dan kesalahannya tidak disadari. CT yang terpasang terbalik atau tertukar fasanya dapat menghasilkan daya negatif atau faktor daya yang janggal pada satu fasa.
• Membandingkan periode yang faktor statisnya berbeda. Bulan dengan tambahan mesin baru, perubahan jumlah shift, atau produk baru tidak dapat dibandingkan langsung dengan baseline lama tanpa penyesuaian.
• Kelengkapan data tidak diperiksa. Meter yang berhenti mengirim data selama beberapa hari membuat konsumsi bulanan tampak turun. Pemeriksaan keseimbangan antartingkat meter dan pemantauan data yang hilang perlu menjadi rutinitas.

Kesimpulan

Monitoring energi listrik yang berguna tidak ditentukan oleh jumlah meter atau jumlah parameter, tetapi oleh pertanyaan yang dapat dijawabnya. Meter utama dan tagihan bulanan menjawab berapa. Sub-metering menjawab di mana. Profil beban menjawab kapan. Indikator kinerja yang dinormalisasi terhadap produksi menjawab apakah kinerjanya membaik.

Pabrik yang mendapat manfaat dari data energi biasanya memulai dari sedikit titik ukur pada penggunaan energi terbesar, memastikan pembacaannya benar sejak commissioning, menetapkan baseline yang jujur, dan menunjuk orang yang membacanya setiap pekan. Penghematan, bila ada, diverifikasi terhadap baseline yang disesuaikan, bukan disimpulkan dari tagihan yang turun.
